מדידה מדויקת של כוח רכיבי המתלים חיונית לתכנון ואימות מערכות מתלים של רכב. בין אם אתם מבצעים מתאם בין איסוף נתוני עומס כביש (RLDA) לבדיקות שטח (למשל MTS329) או אופטימיזציה של עמידות השלדה, הבנת האופן שבו כוחות עוברים דרך המתלים היא קריטית. ב-Michigan Scientific, אנו מתמחים במיכוון רכיבי מתלים כדי לספק נתונים מדויקים ואמינים בסביבות התובעניות ביותר.
למה מדידה ברמת הרכיב חשובה
ניתן ללכוד את הכוח והמומנט הכוללים בהגה באמצעות מתמרי כוח גלגל או הערכת כביש וירטואלית. אך כדי להבין כיצד עומסים מחולקים דרך המתלים ולתוך השלדה, נדרשות מדידות ברמת הרכיב. כאן נכנסים לתמונה מתמרי המתלים.
הגישה של מישיגן סיינטיפיק
לחברת Michigan Scientific ניסיון רב במיכוון רכיבי מתלים למדידת כוחות במדויק ברכיבי מתלים בודדים ובשלדה. המתמרים שלנו מתוכננים למזער עמדות תקשורת ולהפחית את הרגישות לתנאי גבול ואפקטים של הרכבה.
הרכיב הספציפי שנבחר למכשור תלוי הן בגיאומטריה של הרכיב והן במבנה המתלה. הניסיון שלנו מאפשר לנו לזהות אילו רכיבים יניבו את מדידות הכוח המדויקות והמשמעותיות ביותר עבור כל עיצוב. Michigan Scientific מציעה ייעוץ והצעות מחיר ללא תשלום עבור סוג זה של עבודה.
כל הרכיבים המורכבים יעברו תהליך FEA כדי לקבוע את סוג ומיקום מד המאמץ האופטימליים. זה מקדם פלט מד מאמץ איכותי וממזער ערבוב. כל מתמר מפצה על טמפרטורה ומצופה בציפוי עמיד ועמיד למים כדי להבטיח אמינות לטווח ארוך בסביבה תובענית.
רכיבי מתלה נפוצים

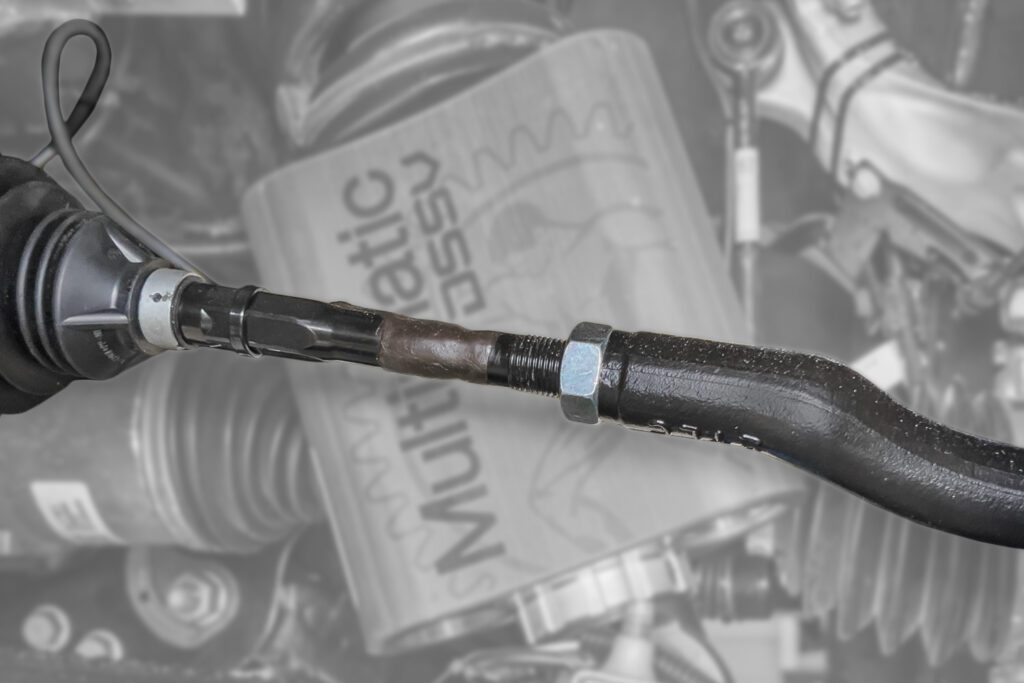

מתמר כוח מוט עניבה
מוטות קשירה הם רכיב נפוץ למדידת כוחות היגוי. Michigan Scientific יכולה למדוד את מוט הקשירה הפנימי או החיצוני. אנו מעדיפים מתמרים של מוט קשירה פנימי מכיוון שיש להם תפוקת מאמץ גדולה יותר והם בדרך כלל מדויקים יותר.
מתמרי מפרקי כדור
לרוב כלי הרכב יש מספר מפרקי כדור. מפרקי הכדור של זרוע הבקרה התחתונה חווים לרוב את העומס הגבוה ביותר והם המכשיר החשוב ביותר. מישיגן סיינטיפיק יכולה למדוד מפרקי כדור למדידת כוחות דו-ממדיים או תלת-ממדיים. קו ייחוס מעובד לרוחב קצה פין מפרק הכדור כדי לציין את צירי המדידה. מתקני כיול מותאמים אישית מיוצרים כדי להתאים לגיאומטריה הספציפית של מפרק הכדור. כשירות נוסף, מישיגן סיינטיפיק יכולה להסיר מפרקי כדור מזרועות בקרה לצורך מכשור ולהתקין אותם מחדש לאחר מכן. אם לא ניתן להסיר את מפרק הכדור עקב אילוצי תכנון, ניתן לבצע מדידת מאמץ כאשר המפרק עדיין מותקן בזרוע הבקרה. כדי לשמור על שלמות המתמר, יש לנקוט משנה זהירות במהלך ההתקנה כדי למנוע התכה של פין מפרק הכדור.

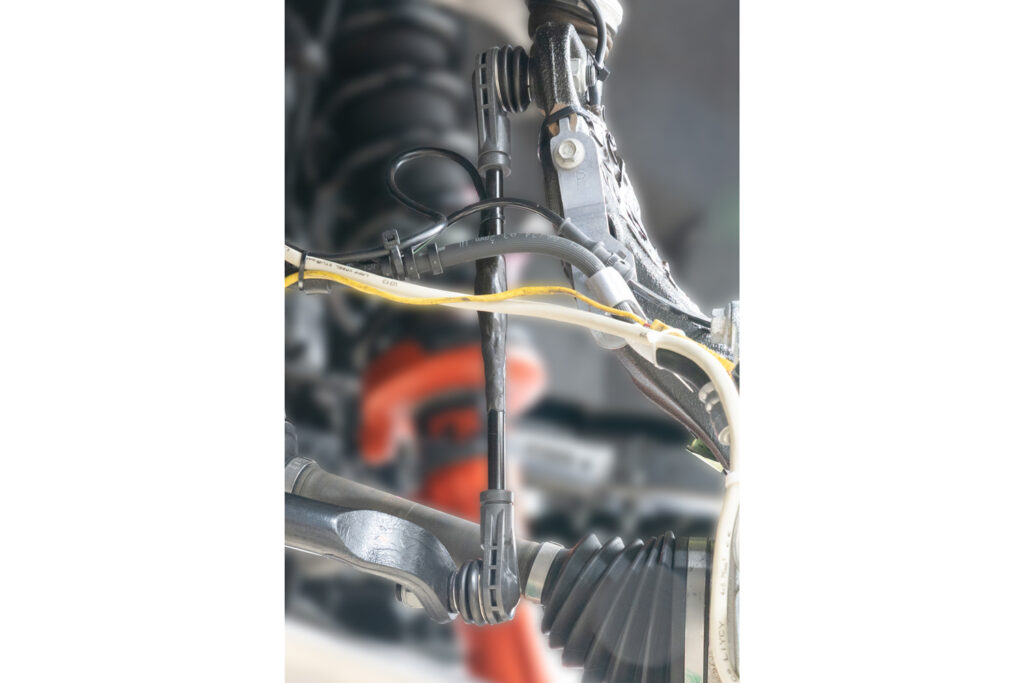

מתמר כוח קישור מוט התנועעות
חיבור מוט ההנעה הוא רכיב נפוץ המנוהל על ידי מכשור. מישיגן סיינטיפיק מבטיחה שתנאי הגבול במהלך הכיול תואמים לתנאי הגבול ברכב.
מתמר פיתול מוט התנופה
מישיגן סיינטיפיק יכולה למדוד מאמץ ולכייל את מוט ההנעה כדי למדוד מומנט.
מתמר כוח צירי של קישור המתלה
מישיגן סיינטיפיק יכולה למדוד את הכוח הצירי של חוליות המתלה. חוליות מעוקלות או בעלות גיאומטריה מורכבת דורשות FEA כדי לקבוע את מיקום מד המאמץ האידיאלי.
מתמרי יתד
מדידת כוח בתוך תמוכה היא מאתגרת עקב קפיץ הסליל ובולם הזעזועים המסודרים במקביל ומורכבים ישירות על השלדה. ישנן מספר שיטות יעילות המאפשרות מדידה מדויקת מבלי לשנות את גובה המתלה או את הגיאומטריה. כל אחת מהגישות לוכדת את העומס הכולל המועבר לתוך התמוכה.
מתמר סוגר יתד
מתמר חצי-מותאם אישית המחליף את חלק התושבת התחתונה של תמיכת מקפרסון ומתחבר לצינור התמוכת. פעולה זו אינה דורשת שינוי בפרק הציר. מתמר בעל ארבע קורות זה עשוי מפלדת אל-חלד בעלת חוזק גבוה ויוצר מתמר מדויק מאוד.

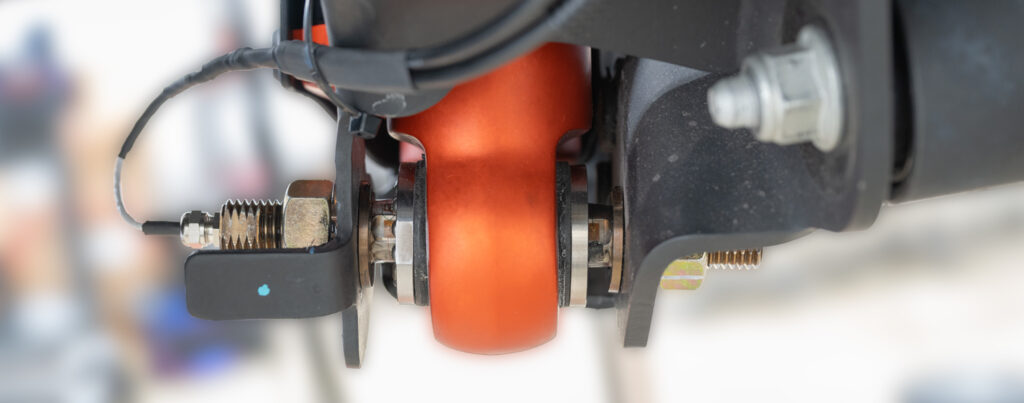

כוח יתד של פיני גזירה כפולים
גישה חלופית המחליפה את שני הברגים המחברים את תמיכת מקפרסון למפרק הציר בפיני גזירה שעוצבו במיוחד. מתמרים אלה נועדו למדוד עומס ישירות דרך המפרק. בעוד ששיטה זו דורשת שינויים קלים במפרק הציר ובתושבת המתלה, היא מציעה דיוק מעולה ושומרת על גיאומטריית המתלה.

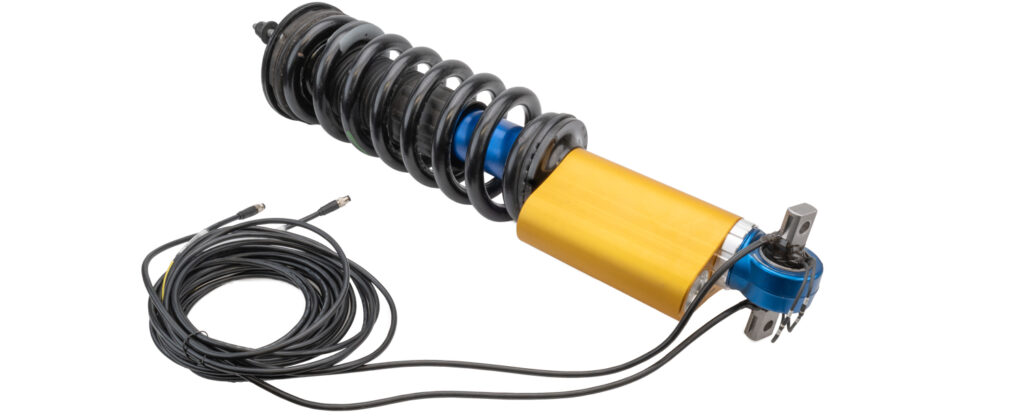

כוח יתד פין גזירה
במקרים של תמוכת גוף עם תותב חור תחתון, Michigan Scientific יכולה להחליף את המפרק המוברג בתחתית הבולם במתמר פין גזירה בעל צירים או שניים כדי למדוד את הכוח הכולל לתוך הבולם. פיני גזירה הם מתמרים בהתאמה אישית למחצה המחליפים מפרק מוברג. אפשרות זו דורשת שינוי מסוים בתותב הבולם ובזרוע הבקרה התחתונה.
כוח יתד מוט
במקרים של תמוכת גוף עם מוט רוחב תחתון לחיבור, מישיגן סיינטיפיק לוחצת/מעבדת את מוט הרוחב התחתון לחיבור בתחתית הבולם. לאחר מכן, החליפו את המוט הזה במתמר מותאם אישית בעל ציר אחד או שניים כדי למדוד את הכוח הכולל לתוך הבולם. לאחר מכן, מוט רוחב חדש יילחץ לתוך התותב, וניתן להתקין את התמוכת גוף כרגיל. פעולה זו אינה דורשת שינוי בזרוע הבקרה התחתונה.
מתמר כוח למזלג/קליוויס
במקרים של תמוכה עם מזלג או קלוויס תחתונים, Michigan Scientific יכולה לבצע מדידת מאמץ של המזלג/קלוויס של ה-OEM עם תוצאות מדויקות. אם הגיאומטריה מאפשרת, זוהי האפשרות המהירה והחסכונית ביותר ודורשת שינוי מינימלי. Michigan Scientific מבטיחה שעומס הידוק הברגים מייצג את התקנת ה-OEM כדי להבטיח תוצאות מדויקות.
שיטה לא מומלצת
נעשו ניסיונות למדוד את תמוכות מקפרסון על ידי התקנת מדי מאמץ על צינור התמוכות. שיטה זו אינה מניבה תוצאות מדויקות עקב תנועת הבוכנה בתוך הבולם ולחץ הנוזל בתוך הצינור.
מתמרי דמפר
מתמר מזלג/קליוויס למניעת נזילה
במקרים של בולם זעזועים עם מזלג או קלוויס תחתונים, Michigan Scientific יכולה לבצע מדידת מאמץ של המזלג/קלוויס של יצרן הציוד המקורי (OEM) עם תוצאות מדויקות. אם הגיאומטריה מאפשרת זאת, זוהי האפשרות המהירה והחסכונית ביותר ודורשת שינוי מינימלי. Michigan Scientific מבטיחה שעומס הידוק הברגים מייצג את התקנת ה-OEM כדי להבטיח תוצאות מדויקות.

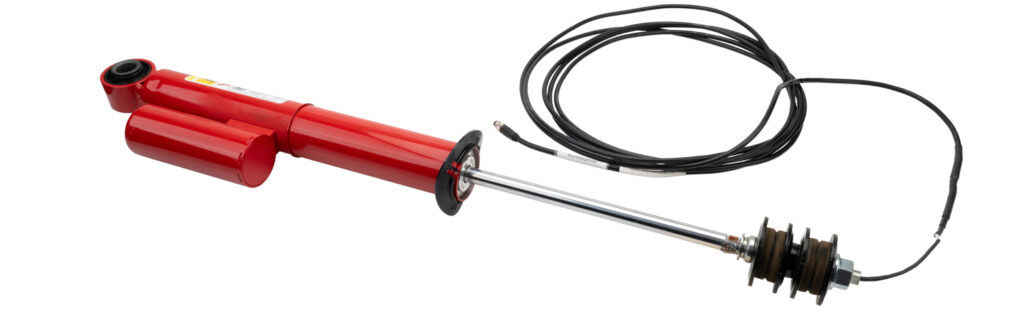

מתמר כוח מוט בולם
מישיגן סיינטיפיק יכולה להשתמש במדידת מאמץ של מוטות בולם זעזועים כדי למדוד את הכוח הספציפי שעובר דרך מוט הבולם. עבור מתמר זה, מעטה הבולם מוסר או שונה כדי לאפשר מדידה. חלק מהבולמים מאפשרים לחוט לצאת פשוט דרך מעטה הבולם הנותר. חלק מהבולמים דורשים קידוח של קצה מוט הבולם כדי לאפשר לחוט לצאת דרך קצה מוט הקישור.
מתמר כוח להרכבה עליונה של בולם זעזועים
אם הגיאומטריה של תושבת הבולם העליונה מאפשרת זאת, נוכל לשנות ולבצע מדידה של החלק העליון של תושבת הבולם או להחליף אותה במתמר מותאם אישית למדידת כוח. פעולה זו תמדוד את הכוח הכולל מהבולם לשלדה.
רכיבי מתלה אחורי

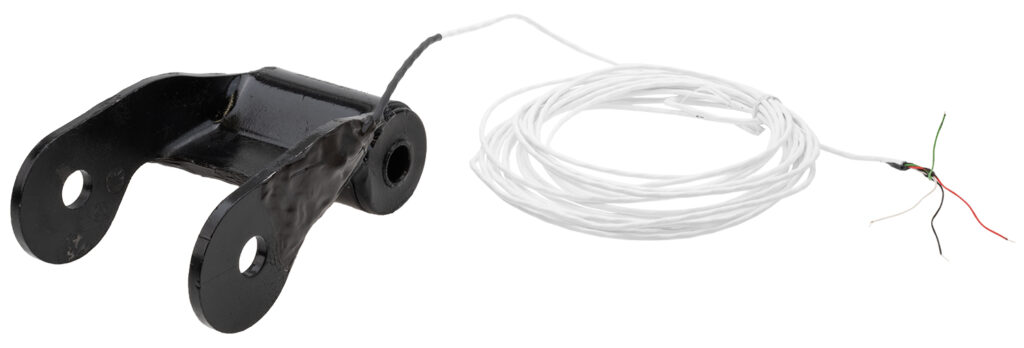

מתמר כוח שאקל
חברת Michigan Scientific יכולה למדוד את הכוח האנכי מהקפיץ לתוך השלדה בקצה אחד של קפיץ העלה באמצעות השאקל. נבצע בדיקת FEA על השאקל כדי לקבוע את מיקום מד המאמץ הטוב ביותר. שמירה על תנאי גבול מייצגים היא קריטית עבור מתמר זה.
מתמר כוח קפיץ סליל
מדידת כוח בקפיץ סליל מספקת תובנה חשובה לגבי האופן שבו עומסים אנכיים מועברים דרך מערכת המתלים. מישיגן סיינטיפיק יכולה לכייל את קפיצי הסליל כדי ללכוד נתונים אלה במדויק, אפילו בתנאים דינמיים. בנוסף לכוח, ניתן לכייל את קפיצי הסליל כדי למדוד תזוזה, דבר שימושי לקישור בין דחיסת הקפיץ לגובה הנסיעה ומהלך המתלים.
צור קשר לקבלת ייעוץ ללא תשלום כדי לדון במכשור מתלים. מהנדסי Michigan Scientific יעבדו איתך כדי לזהות את אסטרטגיית המכשור היעילה ביותר בהתבסס על פריסת המתלים הספציפית שלך ומטרות הבדיקה.
